蘇州工業園區體育中心游泳館

Feb-2017

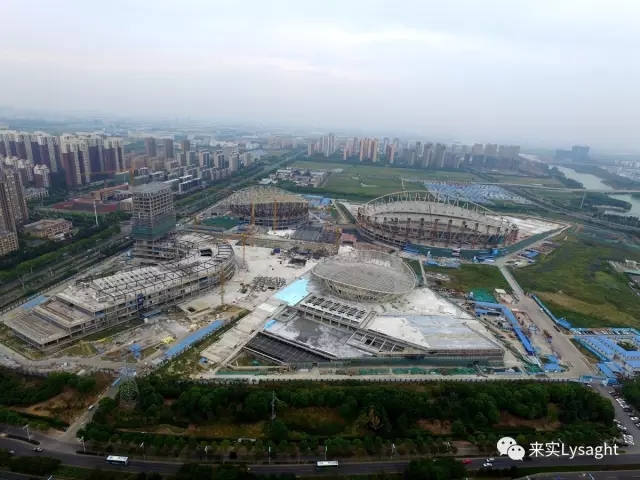

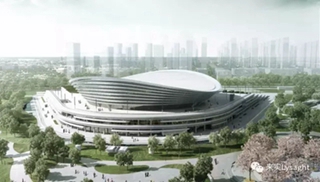

蘇州工業園區體育中心概況

        蘇州工業園區體育中心項目規劃占地總面積47公頃，總建筑面積36萬平方米，總投資約50億元人民幣，是蘇州唯一一個市級和區級合設的，集體育競技、休閑健身、商業娛樂、文藝演出于一體的多功能、綜合性的甲級體育中心。

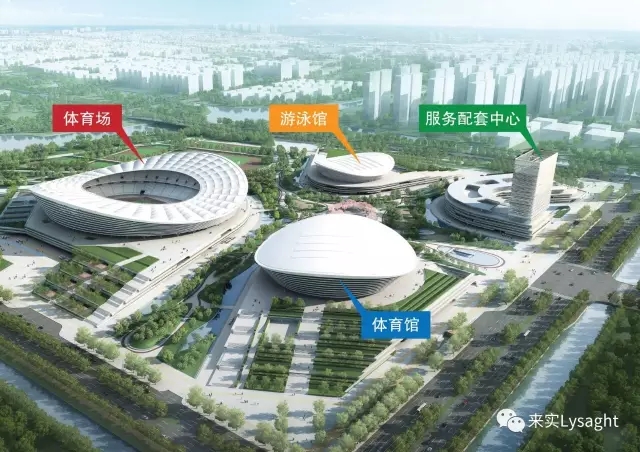

        項目規劃建有體育場、體育館、游泳館、服務配套中心、體育公園和室外健身運動場等場館設施。其中體育場馬鞍形單層索膜結構屋頂設計，輕盈大氣，簡約現代，蘊含建筑美學，是目前全國跨度最大的單層索網膜結構，在全世界范圍也是獨一無二的。體育館符合所有室內體育項目及文化演藝使用標準，功能完備，設施一流。游泳館為正交單層索網結構，跨度107米，屋面采用了直立鎖邊金屬屋面，在國內尚屬首例，國際上只有倫敦自行車館的結構與其類似。

        目前體育場和游泳館的單層索網結構都已合龍，動感的馬鞍形初具雛形。據了解園區體育中心將在2017年7月竣工，2017年底可正式投入使用。

        來實?為蘇州工業園區體育中心的體育館、游泳館、服務配套中心分別提供了圍護系統。

蘇州工業園區體育中心游泳館

來實?產品覆蓋面積

FLEX-LOK?  9,000m2

3W-DEK? 9,000m2

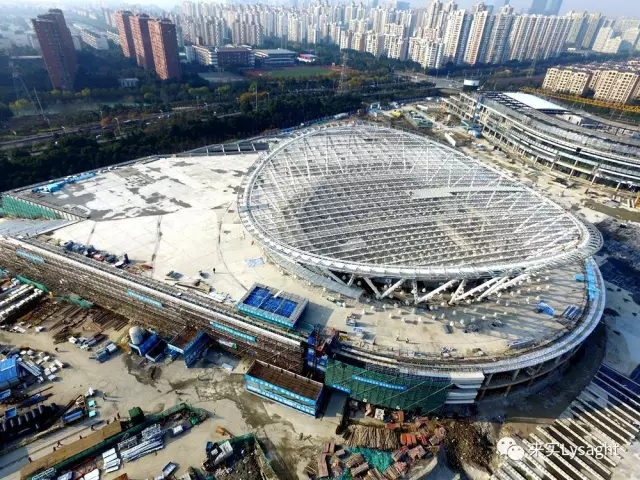

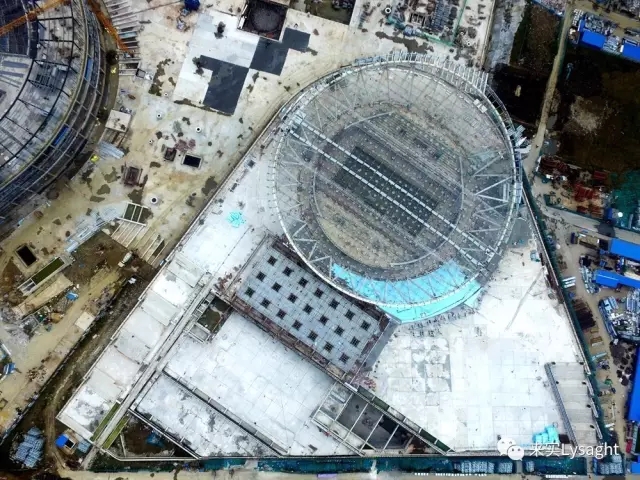

        游泳館的結構為鋼筋混凝土結構+鋼結構索網+金屬屋面，最大跨度107m，建筑高度34m ；

        游泳館屋面結構形式為柔性索網，金屬屋面采用直立鎖邊系統，屋面構造要適應索網的大變形，在國內屬首例，在國際上也僅有倫敦自行車館與其相似，沒有可以參考的標準；

        游泳館屋面跨度107m，現場成型場地受限嚴重。

來實解決方案

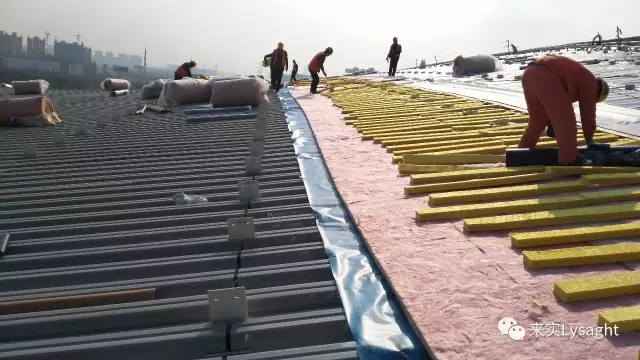

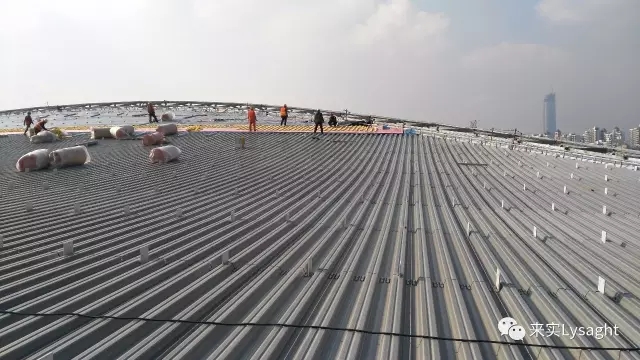

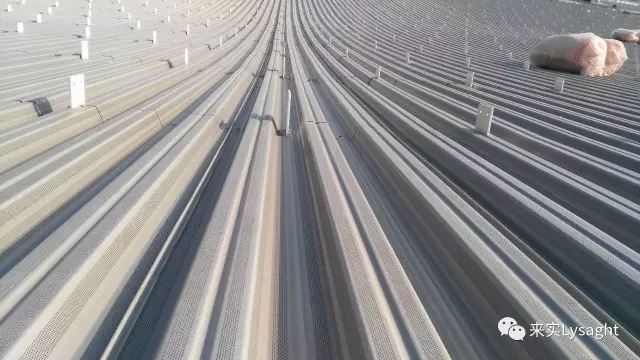

        游泳館屋面采用來實3W-DEK?穿孔板作為底板、屋面外板為FLEX-LOK?直立鎖邊系統；

        游泳館屋面底板固定于主檁條之上，端部節點采用固定與滑動相結合的方式以適應索網變形；外板的連接除適應溫度變形以外，更應滿足突發外力引發的索網大位移、大變形；

        由于跨度大，單板長度達到110m左右，受現場場地限制，來實?采用機器架空在12m高平臺上，以接近30°的角度上揚出板，直接將板運輸?shù)轿菝妫?/span>

        金屬屋面施工前通過固定加載配重將索網控制到完成狀態；施工過程中，按階段分批次卸載，最終保持屋面馬鞍造型。
